低温截止阀

产品型号：DJ41Y
公称通径：DN50~300mm
公称压力：PN1.6~4.0MPa
工作温度：-196~-46℃
适用介质：丙烷/丙烯、甲醇,乙烷、煤气/液氨
主要材质：1Cr17Ni12、1Cr18Ni9Ti

分享到：

一、DJ41Y低温截止阀概述：

DJ41Y低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

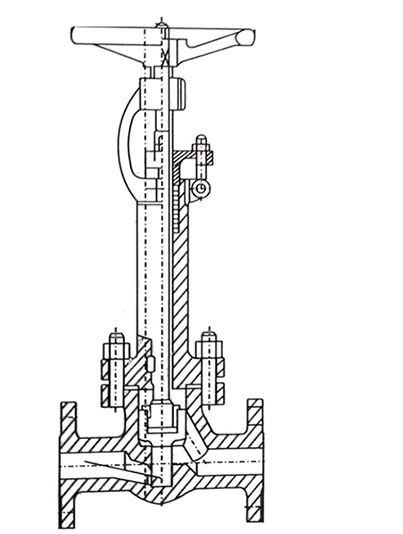

二、DJ41Y低温截止阀结构图片：


三、DJ41Y低温截止阀执行标准：

设计与制造	结构长度	浩兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	GB9131	JB/T9092

四、DJ41Y低温截止阀压力试验：

五、DJ41Y低温截止阀零件材料：

六、DJ41Y低温截止阀主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H			D0
1.6MPa	DN	L	D	D1	D2	b	n-Φd	-46℃	4~101℃	-196℃	D0
凸面法兰 RF DJ41Y-16L DJ41Y-16L C1 DJ41Y-16L C2 DJ41Y-16L C3 DJ41Y-16L C4 DJ41Y-16P DJ41Y-16R	50	230	160	125	100	16	4-Φ18	460	480	520	240
	65	290	180	145	120	18	4-Φ18	475	505	525	280
	80	310	195	160	135	20	8-Φ18	5, 20	550	590	280
	100	350	215	180	155	20	8-Φ18	545	575	615	320
	125	400	245	210	185	22	8-Φ18	590	620	660	360
	150	480	280	240	210	24	8-Φ23	650	680	730	400
	200	600	335	295	265	26	12-Φ23	850	880	930	400
	250	730	405	355	320	30	12-Φ25	956	986	1036	450
	300	850	460	410	375	30	12-Φ25	1095	1125	1175	500
2.5MPa	50	230	160	125	100	20	4-Φ18	460	460	520	240
凸面法兰 RF DJ41Y-25L DJ41Y-25L C1 DJ41Y-25L C2 DJ41Y-25L C3 DJ41Y-25L C4 DJ41Y-25P DJ41Y-25R	65	290	180	145	120	22	8-Φ18	475	505	525	280
	80	310	195	160	135	22	8-Φ18	520	550	590	280
	100	350	230	190	160	24	8-Φ23	545	575	615	320
	125	400	270	220	188	28	8-Φ25	590	620	660	360
	150	480	300	250	218	30	8-Φ25	650	680	730	400
	200	600	360	310	278	34	12-Φ25	850	880	930	400
	250	730	425	370	332	36	12-Φ30	956	986	1036	450
	300	850	485	430	390	40	16-Φ30	1095	1125	1175	500
4.0MPa	50	230	160	125	100	20	4-Φ18	483	504	546	240
凸面法兰 RF DJ41Y-40L DJ41Y-40L C1 DJ41Y-40L C2 DJ41Y-40L C3 DJ41Y-40L C4 DJ41Y-40P DJ41Y-40R	65	290	180	145	120	22	8-Φ18	499	530	551	280
	80	310	195	160	135	22	8-Φ18	546	578	620	280
	100	350	230	190	160	24	8-Φ23	572	604	646	320
	125	400	270	220	188	28	8-Φ25	620	651	693	360
	150	480	330	2850	218	30	8-Φ25	683	741	767	400
	200	600	375	320	282	38	12-Φ30	893	924	977	400
	250	730	445	385	345	42	12-Φ34	1004	1035	1088	450
	300	850	510	450	408	46	16-Φ34	1150	1181	1234	500
