AW双作用气动执行器

一、AW气动执行器 产品概述

       AW气动执行器气动装置适用与90℃回转（1/4转）的阀门。如球阀、碟阀、旋塞阀等。本产品设计制造采用JIS标准，与阀门连接部采用国际标准ISO5211.AW/AW-S气动执行器驱动装置批量生产、性能优良、质量稳定。

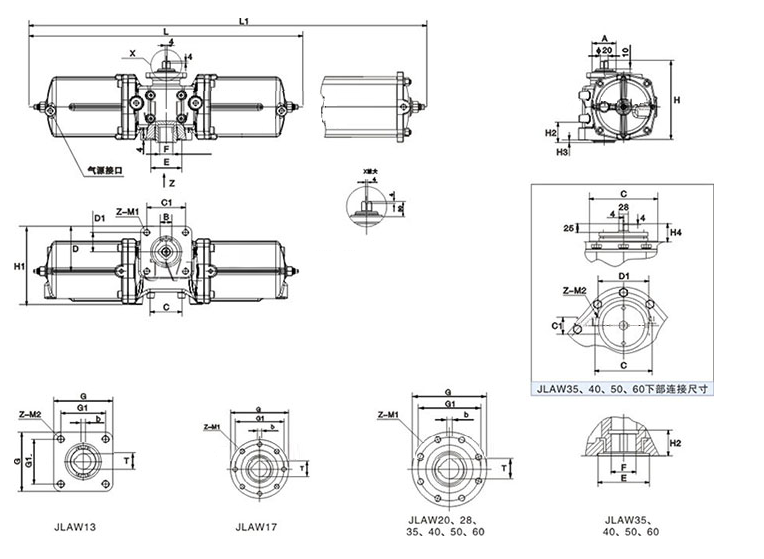

二、AW气动执行器型号规格

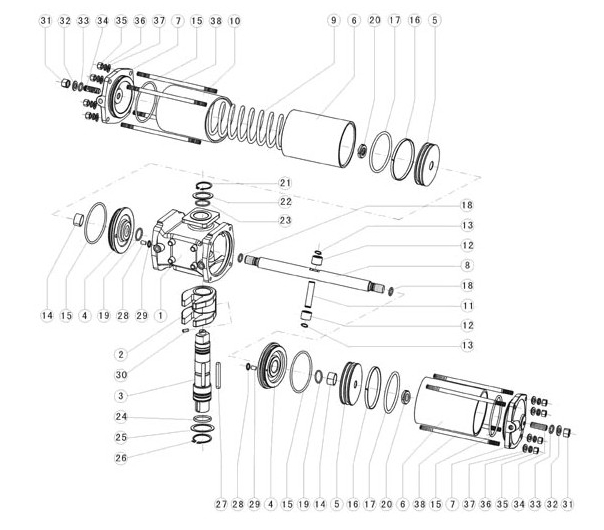

三、AW气动执行器分解图

四、AW气动执行器零部件说明

五、AW气动执行器主要性能特性

1、AW气动执行器分为双作用、单作用式（弹簧复位），2个分体气缸。容易制造大尺寸 缸体。满足各种大型旋转类阀门的需求。

2、输出扭矩大，动作灵活平衡，缸体内壁和活塞轴镀硬铬，具有很好的抗摩性，所有活动 部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适合大口径球阀、蝶阀。

3、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。

4、底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。

5、底部装配孔为四方形，便于与阀杆连接并可旋转45°转角安装。

6、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°。

7、工作环境温度：-20℃~80℃。

8、气源：过滤、干燥或者加油润滑的洁净空气，下限压0.1Mpa，上限压力1Mpa。

9、基本设计：气动双气缸双活塞拨叉传动机构。型号AW=双作用；型号AWS=单作用式（弹簧复位） 。

10、AW系列气动装置适用与90℃回转（1/4转）的阀门。如球阀、蝶阀、旋塞阀等。本产品设计制造采用JIS标准，与阀门连接部采用国际标准ISO5211。
