平行式安全回流阀
平行式安全回流阀
产品型号：AHN42F
公称通径：DN40~150mm
用途：本阀门安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管道的安全运行。
公称通径：DN40~150mm
用途：本阀门安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管道的安全运行。
分享到：
一、AHN42F平行式安全回流阀概述：
平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。

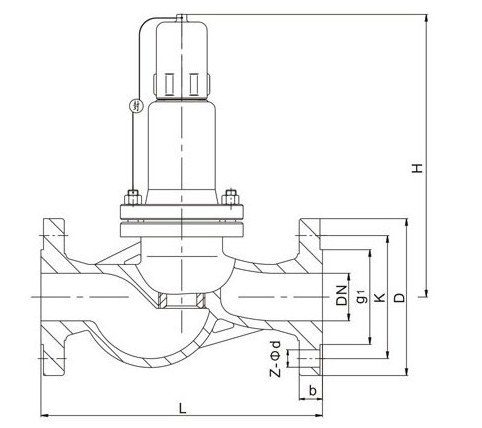

二、AHN42F平行式安全回流阀结构图：
三、AHN42F平行式安全回流阀外形尺寸和连接尺寸：
公称通径 | 尺寸 | ||||||
D | D1 | D2 | b | Z-d | L | H | |
40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
